Správne zvolená ohýbačka umožní vytvoriť presný a čistý ohyb bez zalomenia, výrazného sploštenia či poškodenia rúry. Pri výbere rozhoduje najmä materiál a priemer rúry, požadovaný polomer ohybu a množstvo práce.
Dôležitá však nie je iba samotná ohýbačka. Na výsledok majú veľký vplyv aj správne zvolené ohýbacie segmenty a vlastnosti materiálu, napríklad jeho spätné pruženie. Pozrime sa preto, čo si pri výbere všímať.
Podľa objemu práce a sily: 3 typy
Ručné ohýbačky
Ručné pákové ohýbačky sú praktickou voľbou pre menšie priemery rúr a prácu priamo na montáži. Sú ľahké, jednoducho prenosné a nepotrebujú elektrickú energiu.
Využívajú sa napríklad pri medených, tenkostenných oceľových alebo viacvrstvových rúrach. S rastúcim priemerom a pevnosťou materiálu však rastie aj sila potrebná na vytvorenie ohybu.
Hydraulické ohýbačky
Ak už ručná sila nestačí, prichádza na rad hydraulika. Tá umožňuje ohýbať väčšie priemery a pevnejšie či hrubostenné rúry s podstatne menšou námahou.
Hydraulická ohýbačka je vhodná najmä tam, kde potrebujete ohýbať väčšie rúry, ale nejde o pravidelnú sériovú výrobu.
Elektrohydraulické ohýbačky
Pri častej práci a opakovaných ohyboch je dôležitá najmä rýchlosť, presnosť a opakovateľnosť. Elektrohydraulická ohýbačka využíva motorický pohon hydrauliky, vďaka čomu zvládnete série rovnakých ohybov rýchlejšie a s menšou fyzickou námahou.
Je preto vhodná najmä pre profesionálne dielne a pravidelnú výrobu.
Podľa materiálu rúry
Nie každý materiál sa pri ohýbaní správa rovnako. Pri výbere ohýbačky a príslušenstva preto treba zohľadniť aj to, aké rúry budete najčastejšie spracovávať.
- Mäkká meď sa ohýba pomerne ľahko, pri nevhodnom postupe sa však môže sploštiť. Pomôže správny segment alebo vhodná ohýbacia pružina.
- Tvrdá meď a oceľ vyžadujú väčšiu silu a správne zvolený segment.
- Nerez je pevnejší a pružnejší materiál, preto treba počítať aj s výraznejším spätným pružením.
- Plastohliník a viacvrstvové rúry je potrebné pri ohýbaní správne podoprieť, aby nedošlo k ich zalomeniu alebo deformácii.

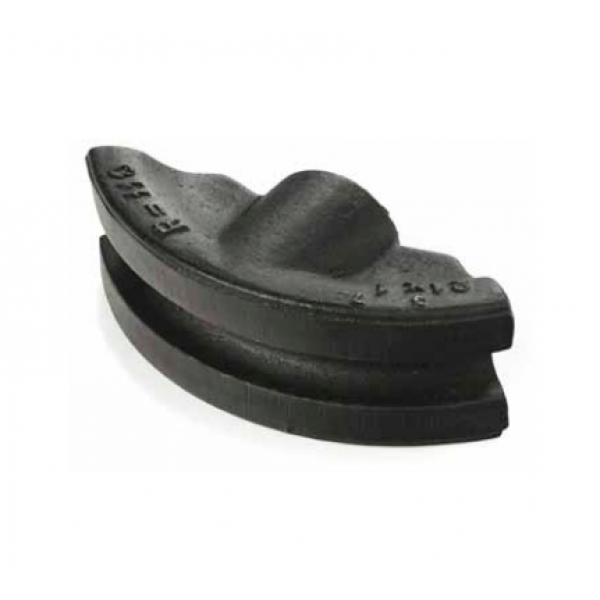

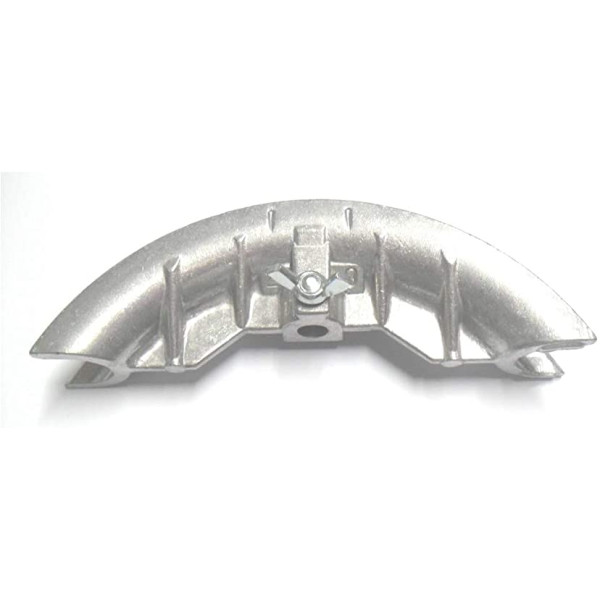

Ohýbacie segmenty – základ kvalitného ohybu
Ohýbací segment je jednou z najdôležitejších častí celého procesu. Jeho drážka podopiera rúru počas ohýbania a pomáha udržať jej správny tvar.
Segment preto musí zodpovedať priemeru rúry a konkrétnej aplikácii. Nevhodne zvolený segment môže viesť k splošteniu, zalomeniu alebo inej deformácii rúry.
Každý segment má zároveň určený polomer ohybu (CLR – Center Line Radius). Vo všeobecnosti platí, že čím menší polomer požadujete, tým väčšie nároky kladiete na materiál, náradie aj samotný proces ohýbania.
Uhol ohybu a spätné pruženie
Mnohé ohýbačky majú stupnicu alebo referenčné značky, pomocou ktorých možno nastaviť požadovaný uhol ohybu.
Treba však počítať aj so spätným pružením (springback). Po uvoľnení rúry sa materiál mierne vráti smerom k pôvodnému tvaru. Aby ste dosiahli požadovaný výsledný uhol, môže byť preto potrebné rúru ohnúť o niečo viac.
Miera spätného pruženia závisí od materiálu, jeho rozmerov aj požadovaného ohybu. Pri novej kombinácii materiálu a rozmeru je preto dobré urobiť si skúšobný ohyb a podľa výsledku nastavenie doladiť.
Praktické tipy pre kvalitný ohyb
- Používajte segment zodpovedajúci priemeru rúry a pred ohýbaním rúru správne zaistite.
- Ohýbajte plynulo a kontrolovane – prudké pohyby zvyšujú riziko deformácie.
- Pred prácou si na rúre označte začiatok ohybu aj jeho orientáciu.
- Pri materiáloch náchylných na zalomenie použite vhodnú podporu alebo ohýbaciu pružinu.
- Pri novej kombinácii rúry, materiálu a polomeru si najskôr urobte skúšobný ohyb.
Ako si vybrať – zhrnutie
Menšie priemery a mobilná práca → ručná ohýbačka s vhodnými segmentmi
Väčšie priemery a príležitostné ohýbanie → hydraulická ohýbačka
Pravidelná profesionálna práca a série ohybov → elektrohydraulická ohýbačka
Samotný typ pohonu však nie je jediným kritériom. Pred výberom si vždy overte rozsah priemerov, materiál a hrúbku steny rúry, dostupné segmenty a požadovaný polomer ohybu. Práve táto kombinácia rozhoduje o tom, či bude konkrétna ohýbačka vhodná pre vašu prácu.
Prehľad modelov a príslušenstva nájdete v kategórii Ohýbačky rúr.
Ak si nie ste istí, ktoré riešenie bude pre vaše rúry najvhodnejšie, pokojne sa na nás obráťte – radi vám s výberom poradíme.
Časté otázky
Akú ohýbačku rúr si vybrať?
Na menšie priemery a mobilnú prácu je vhodná ručná ohýbačka. Pri väčších priemeroch a vyššej potrebnej sile využijete hydraulickú ohýbačku. Na pravidelnú profesionálnu prácu a série rovnakých ohybov je vhodná elektrohydraulická ohýbačka.
Aké materiály možno ohýbať?
Podľa modelu a segmentov mäkkú aj tvrdú meď, oceľ, nerez (nehrdzavejúca oceľ) aj plastohliník. Kľúčový je správny ohýbací segment pre daný priemer a materiál a pri tenkostenných rúrach aj pružina proti zalomeniu.
Prečo sa mi rúra pri ohýbaní zalomí alebo splošti?
Najčastejšie kvôli nesprávnemu alebo chýbajúcemu ohýbaciemu segmentu, prípadne trhanému ohýbaniu. Správny segment udrží tvar rúry a vytvorí čistý oblúk; pri tenkostenných rúrach pomôže pružina.
Čo je spätné pruženie a ako s ním počítať?
Po uvoľnení sa materiál mierne vráti späť, preto sa ohýba o niekoľko stupňov navyše. Pri nereze a tvrdej medi je pruženie väčšie – oplatí sa spraviť skúšobný ohyb na odpade a doladiť hodnotu.
Čo je polomer ohybu (CLR)?
Polomer, ktorý určuje daný segment – čím menší, tým ostrejší oblúk, ale tým väčšie nároky na materiál. Segment volíte podľa požadovaného polomeru a priemeru rúry.
Potrebujem ku každému priemeru iný segment?
Áno, segment musí zodpovedať priemeru (a materiálu) rúry. Preto sa ohýbačky dopĺňajú sadou segmentov podľa priemerov, ktoré bežne ohýbate.
