Čo je to drážkovaný spoj a prečo je ideálny na požiarne rozvody vody?

Spájanie oceľových rúr pomocou drážkovacích spojok je alternatívnou metódou spájania rúr miesto prírubovým, zváraným alebo závitovým spojom. Metóda je známa už niekoľko desaťročí a je stále populárnejšia pre jej efektívnu, rýchlu a spoľahlivú montáž v rôznych odvetiach potrubárčiny. U nás sa drážkované (alebo valcované) spoje využívajú hlavne na požiarne rozvody.

Proces vytvorenia spoľahlivého vodotesného spoja je založený na správnej príprave rúry a následnom nasadení gumičiek a tvaroviek a finálnom pritiahnutí skrutkami. Na trhu je niekoľko výrobcov spojok (napríklad Victaulic).

Konce oboch rúr sa najprv presne narežú (ideálna rezačka Exacttools), aby kolmý rez umožnil vytvorenie precíznej drážky v drážkovacom stroji. Rozmer vyvalcovaných obvodových drážok sa odmeria špeciálnym pásmovým metrom, aby bola dodržaná príslušná norma zadaná výrobcom spojok. Následne sa nasadí tesnenie spojky do drážky na koncov rúr a oceľové časti spojok sa nasadia na tesnenia. Na záver sa spoj utiahne skrutkami a maticami s uťahovákom.

Aké sú výhody drážkovaného spoja?

  • Krátky čas montáže spoja, a teda aj realizácie stavby (napríklad oproti zváraniu, rezaniu závitov),
  • Spoj je bezpečný a tesný, odolný voči pohybu aj tepelnej rozťažnosti,
  • Jednoduchá montáž či oprava aj v stiesnených podmienkach. K tomu skvele slúži napríklad ručná drážkovačka,
  • Možnosť dielenskej sériovej prípravy drážok na potrubí pri montáži nových rozvodov,
  • Spoj dobre kompenzuje vibrácie a má dobré zvukové vlastnosti,
  • Nižšie nároky na špecializovanú odbornú pracovnú silu (napríklad s porovnaním so zváračmi),
  • Možnosť použitia tvaroviek opakovane, aj po rozobraní spoja,
  • Okrem ocele je možné drážkovať aj meď, nerez či plast.


Aké sú nároky na drážkovacie stroje a čo je dôležité?
RIDGID je svetoznámym výrobcom ručných aj elektrických hydraulických drážkovačiek pre výrobu obvodových drážok na oceľových potrubiach. To, čo robí drážkovačky RIDGID extra triedou je robustnosť, presnosť a tvrdosť nástrojov. Obrovská sila, masívne telo a hydraulický mechanizmus umožňujú vysokú rýchlosť drážkovania a tým vysokú produktivitu práce.

Medzi najžiadanejšie modely patria ručné drážkovačky, ktorých hlavnou výhodou je ich jednoduché použitie v teréne pri montáži alebo oprave poškodeného potrubia. Drážkovačka RIDGID model 915 je najkompaktnejší model, ktorý potrebuje iba 9cm voľného miesta okolo rúry. S hmotnosťou 10kg a kompaktným telom je teda vhodná na používanie pri valcovaní vo výškových pozíciách a pri dodatočnej montáži odbočiek a prípojok.

Výkonnú hydraulickú drážkovačku RIDGID model 918 môže poháňať buď ručný závitorez alebo jej vlastný pohon.

Veľmi obľúbená je drážkovačka RIDGID model 975, ktorá sa dá jednoducho použiť ako príslušenstvo k stacionárnemu závitorezu ale aj ručne na pohon kľukou. Získate tak obojživelníka do terénu aj dielne.

Máte pred sebou zákazku a neviete presne ako na to? Chýba Vám stroj alebo príslušenstvo?
Naši technici vám radi poradia a stroje predvedú. Pomôžu navrhnúť správne technické riešenie.
Je možné aj zapožičať stroje za výhodných podmienok.
Kontaktujte nás na 02/60 10 37 21 alebo na ant@ant.sk

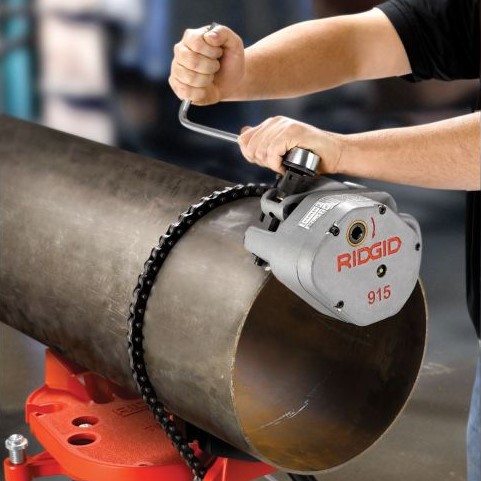

dražkovačka 915

Obr. č. 1 - Drážkovačka model 915 ideálna na servisné úkony

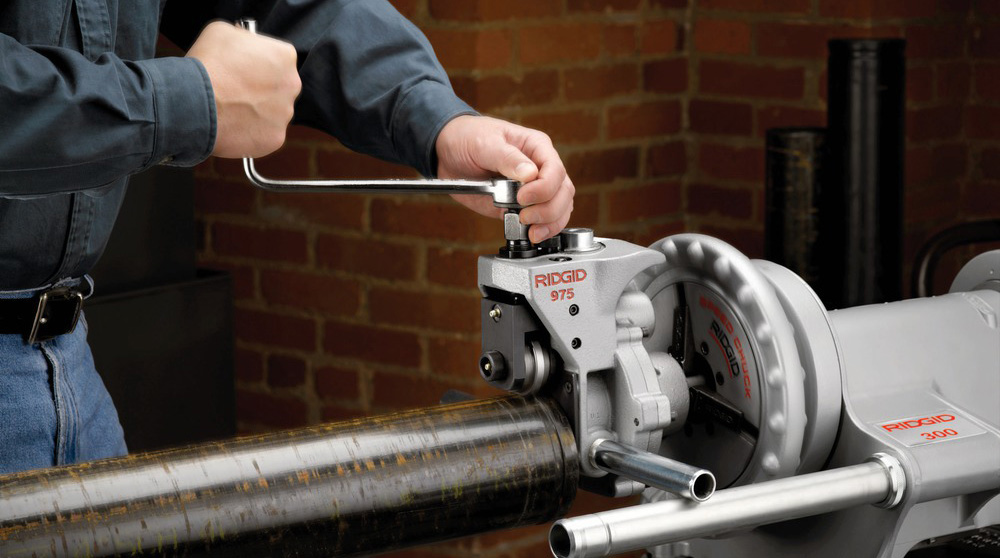

dražkovačka 975

Obr. č. 2 - Drážkovačka model 975 pre ručný aj elektrický pohon

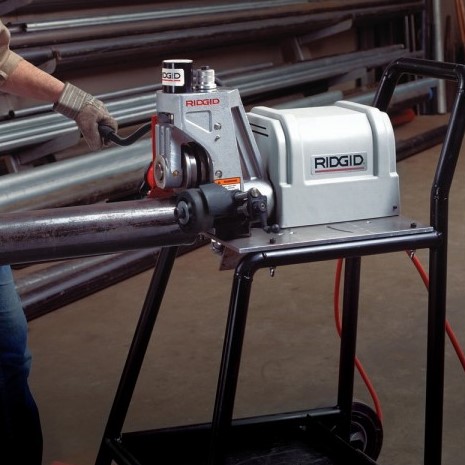

dražkovačka 918

Obr. č. 3 - Drážkovačka model 918-I s vlastným pohonom
