LEDRig: LED technológia pre efektívnejšie UV vytvrdzovanie sklenených vlákien.

Rad vytvrdzovacích zariadení LEDRig je navrhnutý na použitie s vložkami z polyméru vystuženého sklenenými vláknami (GFRP) pri sanácii kanalizačných sietí. Patentovaná technológia chladenia spoločnosti Sewertronics umožňuje vysokú účinnosť LED modulov, čím zlepšuje celkovú dobu prevádzky a vytvrdzovania v porovnaní s tradičnými systémami UV lámp.

LEDRIG výrazne znižuje požiadavky na elektrickú energiu a náklady na prídavné zariadenia. Použite online reportovaciu aplikáciu Sewertronics na vytvorenie vlastných správ o vytvrdzovaní z tabletu alebo z mobilu na pracovisku.

LEDRig

UV LED vytvrdzovacia technológia

• Hlavné línie a bočné línie
• Od DN150 do DN600
• Pre vložky zo sklenených vlákien
• Dĺžka kábla 200 m

Výhody:

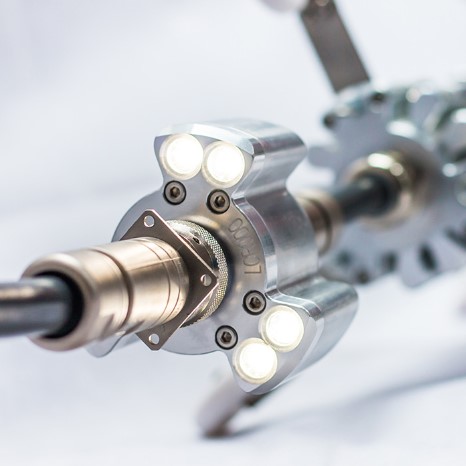

Inteligentné a efektívne moduly UV LED žiarenia

Vysokoúčinné LED moduly obmedzujú neproduktívne teplo a minimalizujú veľkosť potrebnej napájacej jednotky a zároveň zjednodušujú vaše prídavné zariadenia na mieste.

LED ZAPNUTÁ, LED VYPNUTÁ. Žiadna strata času pri zapaľovaní.

Žiadna strata času pri zapaľovaní lámp. Klasické riešenia UV lámp sú nútené nastaviť sekvenčný štart z dôvodu veľkého odberu energie (špičky) pri zapaľovaní lampy. Všetky moduly LEDRIG sú zapnuté súčasne, čo šetrí drahocenný čas pri každej úlohe.

Vypnite LED a vráťte sa domov.

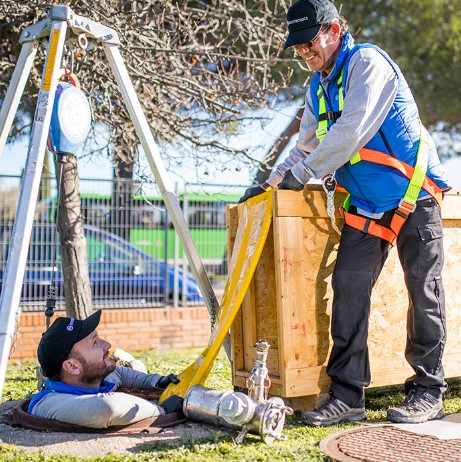

UV LED moduly nedosahujú nebezpečné pracovné teploty. Hneď ako skončíte s vytvrdzovaním, ste pripravení vybrať jednotku z šachty a vrátiť sa domov. Ďalší faktor šetrenia času, aby ste sa stali efektívnejšími v teréne. Vytvrdzujte viac vložiek jednoduchším a ľahším spôsobom.

LED vytvrdzovanie je efektívne

• Žiadna vzdialenosť zapaľovania
• Optimalizované rýchlosti vytvrdzovania
• Žiadne riziko zranenia v dôsledku horúcich častí
• Nevyžaduje veľký generátor
• Šetríte čas na pracovisku

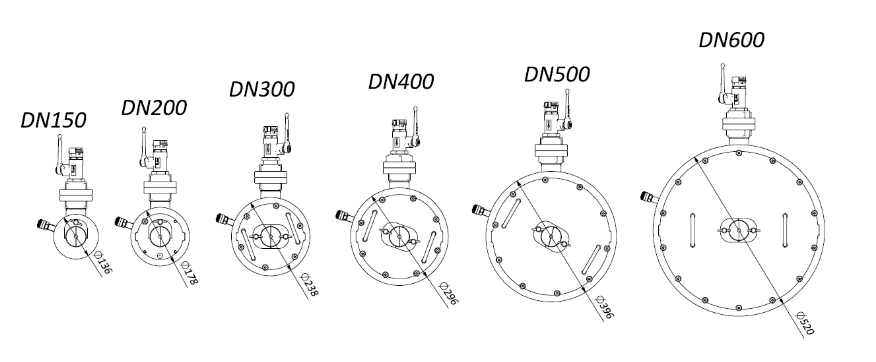

UV LED vytvrdzovanie od DN150 do DN600

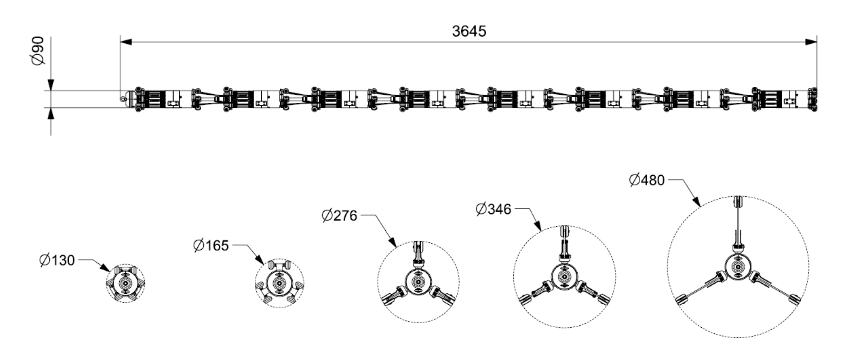

Systém LEDRig je riešenie vytvrdzovania sklenených vlákien pre priemery od DN150 do DN600. Vysoká účinnosť technológie UV LED znamená, že je možné znížiť spotrebu elektrickej energie, pričom zariadenie môže byť prenosnejšie a jednoduchšie na používanie. Jeho modulárna konštrukcia umožňuje implementovať rôzny počet UV LED modulov na prispôsobenie jednotky priemeru potrubia.

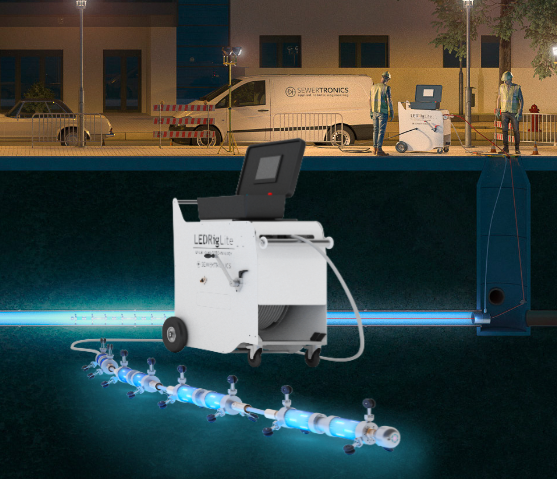

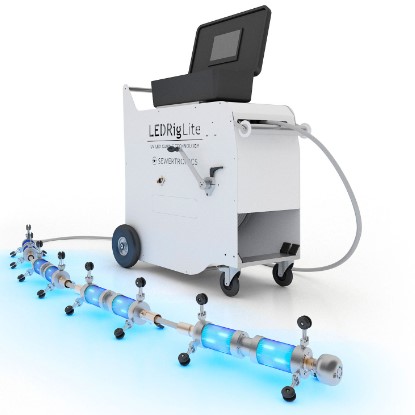

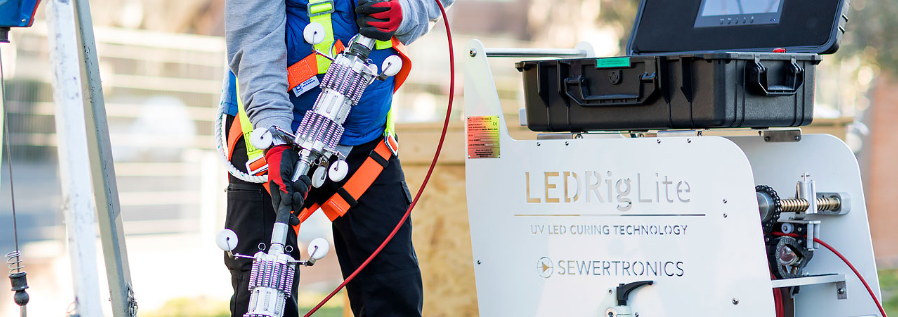

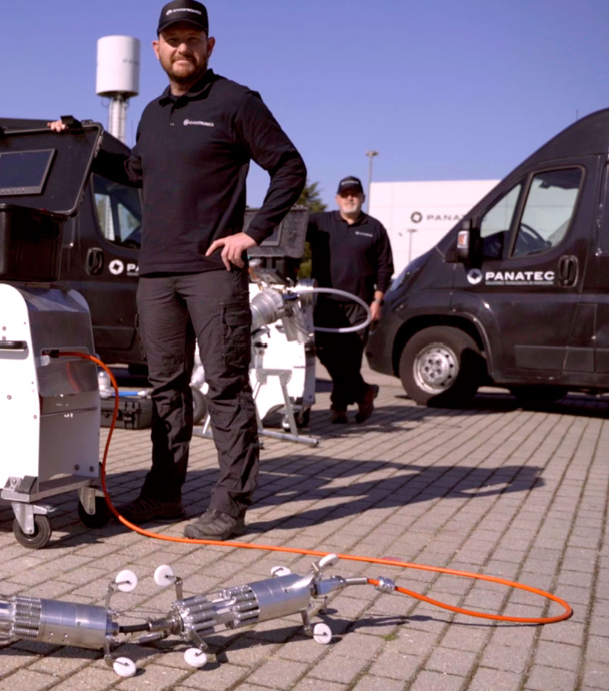

LEDRig má 200 m dlhý kábel namontovaný na cievke s kolieskami, aby sa dal prepraviť na pracovisko. Kompaktná riadiaca jednotka integrovaná v káblovej cievke dodáva energiu ôsmim UV LED modulom, ktoré tvoria kompaktné pole. LEDRig je vhodný na aplikáciu v priemeroch od DN150 do DN600.

Ak máte ďalšie otázky ohľadom LED technológie vytvrdzovania sklenených vlákien, kontaktujte nás. Radi zodpovieme Vaše otázky a pomôžeme Vám.

Kontaktujte nás

Modulárny dizajn

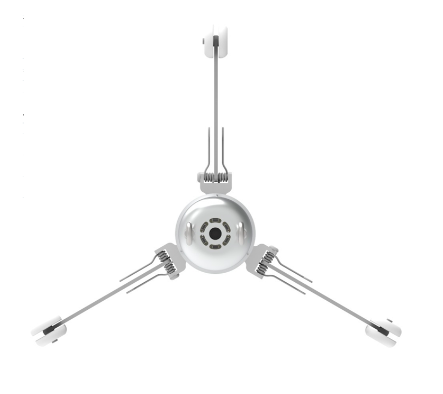

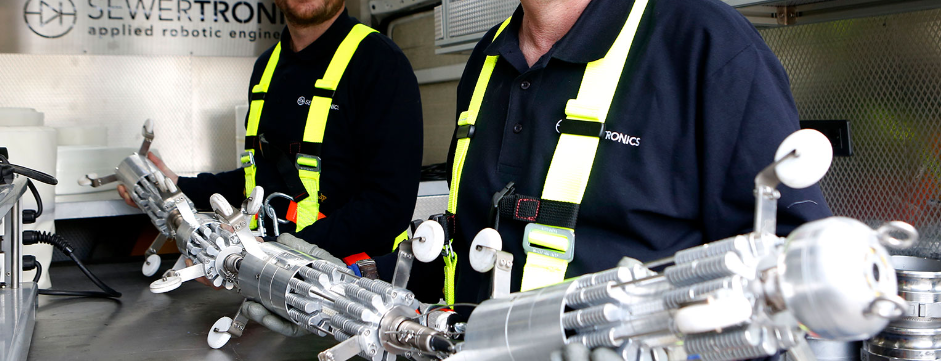

Moduly LEDRig UV LED sú navrhnuté tak, aby boli vzájomne prepojené nezávisle: jednotka môže ovládať od 4 samostatných modulov až po 8 modulov, vrátane modulu prednej a zadnej kamery.

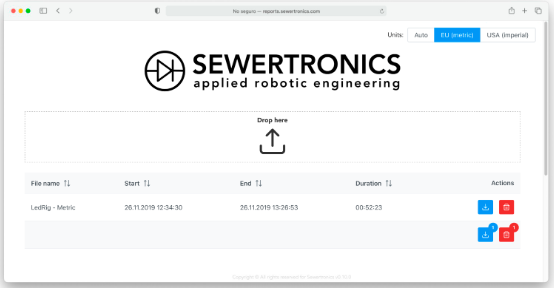

On-line reporting

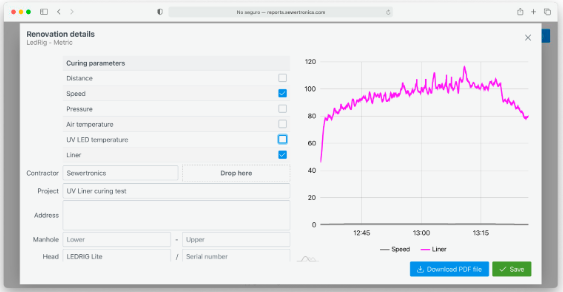

Jednotky LEDRig zaznamenávajú a ukladajú hlavné údaje z každej úlohy vytvrdzovania. Naša funkcia online reportingu je ľahko dostupná cez PC alebo vreckové zariadenie s pripojením na internet, Je to webový systém vytvárajúci okamžité správy, ktoré je možné prijať a prispôsobiť vašim potrebám, Správy obsahujú tieto informácie: meno dodávateľa, klienta, názov projektu, adresa, čas a hodina, čas vytvrdzovania, LED hlavica, štartovacie a cieľové šachty a logo dodávateľa/klienta. Všetky parametre vytvrdzovania je možné skombinovať do jednej správy alebo riešiť individuálne – tlak vzduchu, teplotu vzduchu, teplotu LED, rýchlosť vytvrdzovania, vzdialenosť atď.

Na pravej strane obrazovky sa zobrazuje náhľad správy. Ľavá strana zobrazuje množstvo nastavení a všetky parametre vytvrdzovania, z ktorých si môžete vybrať. Záverečnou výstupnou správou je pdf súbor, ktorý je možné následne zaslať klientovi alebo len uložiť pre vlastnú firemnú evidenciu.

Rýchlosť vytvrdzovania

Vytvrdzovací systém LEDRig je navrhnutý tak, aby bol všestranný a zároveň ponúkal optimálne rýchlosti vytvrdzovania vzhľadom na svoju veľkosť a hmotnosť. Tieto rýchlosti budú závisieť od priemeru a hrúbky vložky. Všetky tieto hodnoty sú uvedené ako orientačné a môžu sa výrazne líšiť v závislosti od typu vložky a iných podmienok na stavenisku.

Patentovaný dizajn chladenia

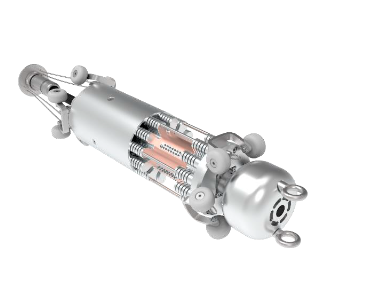

LEDRig má patentovaný dizajn na chladenie LED vytvrdzovacích modulov. Sada špeciálne navrhnutých lalokov a rebier na odvádzanie tepla produkovaného LED. Počet, rozmery a tvar týchto lalokov boli navrhnuté na zabezpečenie optimálneho prenosu energie do vzduchu vo vedení. Vykonáva to kompresor, ktorý tiež poskytuje potrebný tlak na zdvihnutie vložky do správnej polohy pred vytvrdením.

Kontaktujte nás. Naši technici Vám radi zodpovedia Vaše otázky.

Kontaktujte nás

Špecifikácie systému LEDRig

Zdroj UV svetla

Zdroj UV svetla	UV LED
UV-C maximálna vlnová dĺžka	400 nm
Životnosť lámp (60 000 cyklov pri 15 m)	1000 h

Všeobecné informácie

Rozmery (DxŠxV)	2459x90x90
Celková hmotnosť	18 kg (bez centrovacích lyžín)
Materiál	hliník a polyamid

Pracovné priemery

DN	DN150-DN600
Senzory jadra	Interný senzor teploty jadra, riadenie výkonu (voliteľné)
Senzor teploty vložky	Bezkontaktný infračervený (až 4 – voliteľné)
Ďalšie parametre senzora	Snímač tlaku, snímač teploty vzduchu
Živé zábery	Predná a zadná CCD kamera s objektívom s veľkou clonou a 150-stupňovým zorným poľom

Všeobecné informácie

Rozmery (DxŠxV)	1121 x 833x 1515 cm
Celková hmotnosť	225 kg (vrátane 200 káblov)
Materiál	Podvozok na báze nehrdzavejúcej ocele, hliník, ABS
Podpera	Konštrukcia so 4 kolesami

Počítač

PLC

Siemens

Displej

Hlavný monitor

10”

Pripojenie

Wi-Fi pripojenie	2,4 GHz
Režim	AP
Internetová zásuvka	RJ45 WAN, mobilné tethering cez USB

Bezpečnosť

Funkcia automatického zastavenia	Áno
Núdzové zastavenie	Áno, tlačidlo núdzového zastavenia je nainštalované v riadiacej jednotke
Napájanie	Prídavný spínač RCD

Požiadavky na napájanie

Napätie	110 – 230V 50/60 Hz
Požiadavka na sieť	E-typ alebo Schuko nástenná zásuvka
Spojenie	5 m napájací kábel so systémom V-lock
Výkon	3000W
Požiadavka na sieť	Schuko nástenná zásuvka

Káblová cievka

Motorizovaná káblová cievka	Áno
Základný kábel	200 m (štandard)

Koncovky LEDRig (sada 2 ks)

V prípade ďalších otázok nás kontaktujte emailom na: ant@ant.sk alebo telefonicky na tel. číslo: 02/60 10 37 21.
